Proxxon Draaibank PD 400/CNC-gereed - Bestelartikel - 3 weken levertijd

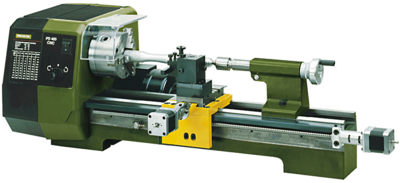

Precisiedraaibank PD 400/CNC-klaar
Interessant voor gebruikers die al een besturingseenheid bezitten of er een van een andere leverancier op de markt willen aanschaffen.

Met kogelomloopspillen op de Z-as en X-as en twee krachtige stappenmotor.
De aansluiting op de besturingseenheid gebeurt via 2 standaard stekkers (SUB-D 9POL). Voor de besturing raden we onze CU4 besturingseenheid aan (PR24900)

Het mechanisch ontwerp is grotendeels identiek aan dat van de PD 400:
Dankzij het zwaar uitgevoerde gietstalen machinebed, voorzien van kruisribversterking en gepolijste prismageleiding, biedt de PD 400 maximale stabiliteit en trillingsvrij werken, zelfs bij zware verspaning.

De draaibank is geschikt voor langsdraaien, dwarsdraaien, conusdraaien en draadsnijden. Met behulp van de vele accessoires kunnen ook boren, frezen en groefbewerkingen worden uitgevoerd. Aan de achterzijde van het bed bevinden zich flens en montagegaten voor de bevestiging van de PF 230 freesinrichting, waarmee de machine eenvoudig wordt uitgebreid tot een compact bewerkingscentrum.

De oversized spindel met twee instelbare precisiekogellagers garandeert een uitstekende rondloopnauwkeurigheid van ≤ 0,01 mm. De krachtige condensatormotor met tweetraps toerentalregeling en driestaps riemaandrijving levert een hoog koppel over een breed toerentalbereik, waardoor zowel fijn als zwaar verspanen mogelijk is.

De hoogwaardige DIN 6386 klasse 1 drieklauwplaat met 0,04 mm rondlooptolerantie zorgt voor veilige en nauwkeurige opspanning. Dankzij de uitgebreide draadsnij-inrichting met wisselwielen kunnen zowel metrische als inch-draadsoorten worden gesneden.

Belangrijkste kenmerken

• Geschikt voor staal, messing, aluminium en kunststof

• Zwaar gietstalen machinebed met prismageleiding

• Oversized spindel met precisiekogellagers

• Rondloopnauwkeurigheid ≤ 0,01 mm

• Automatische voeding 0,07 / 0,14 mm per omwenteling

• Uitgebreide draadsnij-inrichting (metrisch & inch)

• Mogelijkheid tot boren, frezen en groeven

• Voorbereid voor PF 230 freesinrichting

• Krachtige 870 W motor met 2 snelheidsbereiken

Technische specificaties

Elektrische gegevens

• Spanning: 230 V / 50–60 Hz

• Motorvermogen: 870 W

• Uitgangsvermogen: 550 W

Toerentallen

• Stand 1: 80 – 330 – 1.400 tpm

• Stand 2: 160 – 660 – 2.800 tpm

Spindel

• Spindelboring: 20,5 mm

• Opname: MK 3

• Rondlooptolerantie: ≤ 0,01 mm

Support & verstellingen

• Dwarsslede: 85 mm

• Bovenslede: 52 mm (draaibaar tot 45°)

• Gereedschap: 10 × 10 mm

Losse kop

• Pinole Ø 24 mm

• Verstelling: 40 mm

• Opname: MK 2

• Inclusief 10 mm boorkop

Draadsnijden

• Metrisch: 0,2 – 3 mm (19 stappen)

• Inch: 10 – 48 TPI

Afmetingen & gewicht

• Afmetingen: 900 × 400 × 300 mm

• Gewicht: ca. 45 kg

Toepassingen

• Precisiedraaien

• Conusdraaien

• Draadsnijden

• Boren

• Frezen (met accessoires)

• Modelbouw

• Fijnmechanica

• Instrumentenbouw
